使用说明

XY系列电磁振动盘使用说明：

作为生产自动化过程和流水线作业的基础部分，振动盘广泛应用于机械、电子、轻工食品、医药、包装、打火机、配件、自行车配件、五金业、塑胶接插件、文具行业、CCD检测系统及其它具有固定节拍密集型行业。配以相关自动化机械设备，可以部分或完全取代工人，实现快速、准确、平稳的自动上料和装配，是实现生产过程自动化必不可少设备。

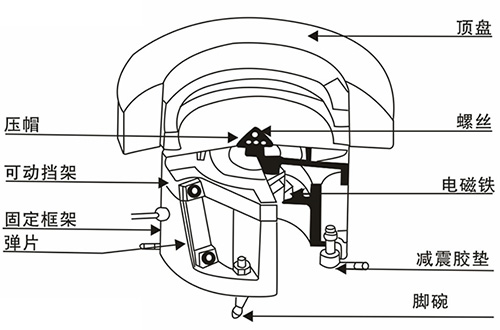

振动盘示意图：

一、工作原理及结构

该装置是通过交流电磁铁的脉动电磁力驱动弹性结构，形成定向振动，从而实现工作的自动排列与定向供给。在电器控制上采用变向可控硅调压或调频调压，以实现振动盘的无级调速。

二、主要技术参数

1、额定电压为交流380V、220V、110V、频率为50HZ或60HZ，振动盘根据需要采用半波激磁或全波激磁。
2、振动盘规格：顶盘直径、Φ80至Φ1200毫米。
3、振动盘按物料的走向分为顺时针与逆时针两种。

三、安装使用及维护

1、打开包装时，应检查整机及附件是否符合装箱单。
2、检查主机各部紧固件是否有松动。
3、安装时一定要使减振元件在上下应对的孔内。
4、振动盘高度及水平调整好之后，将下座紧固在支架或固定板上。
5、在振动盘出口与对应件相接时要留有一定间隙，以免影响振动盘的功能。
6、振动盘是电器插头装在电气控制盒上（注：电控盒一定要防水防油），接通220V或110V电源，打开开关缓慢转动电位器，逐渐达到需要的送料数量即可。注意：在接通电源前，一定要将电位器调至最小值以免损坏可控硅。电磁铁与衔铁之间隙及弹性元件，在出厂之前已经调整好，一般情况下不必要调整。
7、振动盘在正常运行两年之后，应将底盘各部分拆开，将各种零件上的灰尘、污物清洗干净，重新装配和调试，使之达到目的所要求的送料数量。

四、常见故障及排除方法

1、接通电源后不振动，检查电控器保险丝是否熔断，电气元件是否松动，插头插座是否接触不良。
2、速度不够
      （1）检查紧固弹性元件的螺钉是否松动。
      （2）电磁铁间隙是否过大，正常间隙对小型振动盘的电磁铁、衔铁应在0.5-1.2（毫米）范围内。

              铁芯与衔铁工作面不平行度不应大于0.02（毫米）。
      （3）弹片是否断裂。
3、电磁铁线圈温升偏高或烧毁线圈
      （1）铁芯与衔铁间隙过大，易出现烧线圈现象。
      （2）适用于全波振动的电磁铁，如果用于半波电源，会出现温升偏高现象。
